Bray 博雷单向刀闸阀 940 系列

技术规格

尺寸范围 NPS 2 至 24 / DN 50 至 600	阀体材料 碳钢 (WCB)、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢、SAF 2205 双相、SAF 2507 双相
最大许用操作压力 150psi (10 巴)	阀杆材料 304 不锈钢
阀体类型 单体式、对夹、支耳	闸门材料 304 – 316 – 317 不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
阀座材料温度范围 Buna-N：-34 至 194°F (-36 至 90°C) EPDM：-65 至 248°F (-54 至 120°C) Viton®：-15 至 392°F (-26 至 200°C) PTFE/Viton 备用环： -235 至 392°F (-148 至 200°C)	设计标准 MSS SP81
填料最高温度 PTFE：500°F (260°C) 浸 PTFE：450°F (232°C) PTFE/Buna-N：194°F (90°C) PTFE/Viton®：392°F (200°C) PTFE/EPDM：248°F (120°C)	测试标准 MSS SP151
认证 AWWA C520 (2019)、ATEX、CRN、PED、PE(S)R、TR CU、UA TR	结构长度 MSS SP81
执行机构选项 手轮、斜轮齿轮、气动、液压、电动	应用 电力、矿业、纸浆和造纸、水泥、炭黑、化工

Bray 博雷阀门940 系列单向刀闸阀特点和优势

Bray 博雷阀门940 系列单向刀闸阀采用单件式铸件阀体设计，无论是在通用用途还是恶劣介质处理应用中，都可提供坚固性能。  提供整体金属阀座或可更换软阀座，Bray 博雷阀门 940 系列闸阀可在开/关应用中轻松实现自动化。
博雷 940 系列刀闸阀采用一体式铸造阀体设计， 可在从通用到恶劣介质处理的各种应用中发挥坚固耐用的性能。 博雷 940 系列刀闸阀可提供一体式金属或可更换软阀座，可轻松实现开/关应用的自动化。

Bray 博雷阀门940 系列单向刀闸阀特点：

• 设计支持手动和气动执行之间的简单快速转换。配有一个润滑剂注射端口，以最少的维护需求实现连续、顺畅的操作。
• U 形夹设计和水平螺栓固定稳定闸门，确保正确对齐
• 标准多层方形填料提供卓越的压盖密封
• 可选增能星型密封填料增强压盖密封
• 标准整体金属阀座和可选可更换 IV 级金属阀座或 VI 级弹性阀座
• 防偏转门设计确保一致对齐，提供行业领先的耐久性。
• 独特的阀体设计，没有死管段，使阀门能够自动排水
• 支耳阀体适合所有安装方向，包括终端场合

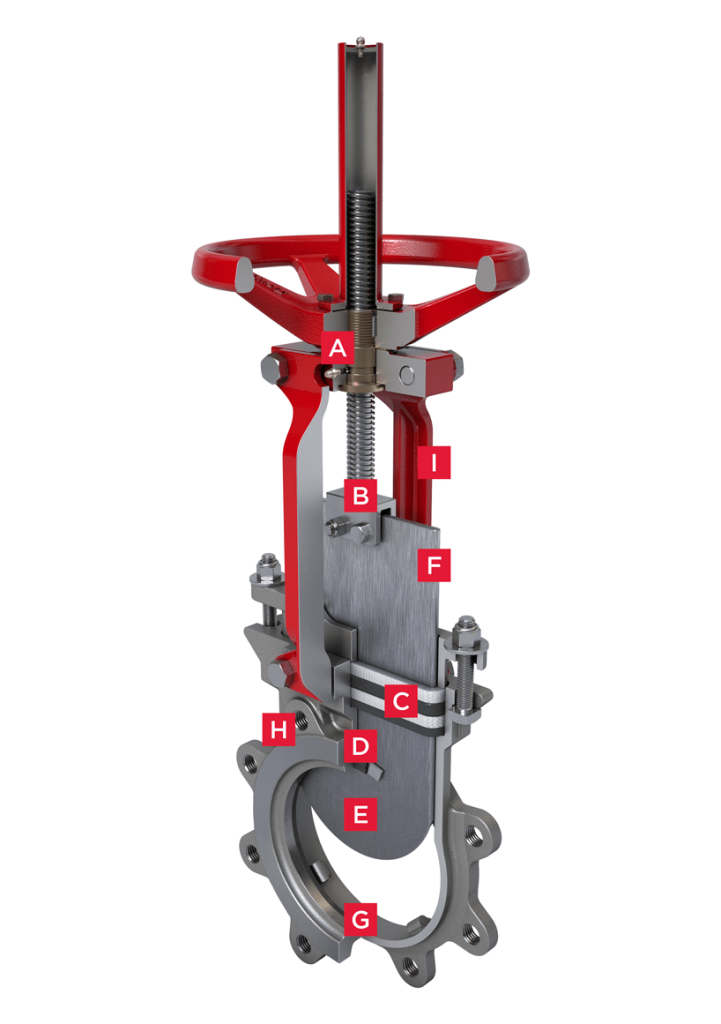

• A:执行机构的设计支持手动和气动执行之间的简单快速转换 手动阀门包括一个润滑剂注射端口，以最少的维护需求实现连续、顺畅的操作。
• B：U 形夹设计和水平螺栓固定可以稳定闸门，确保正确对齐。
• C:标准多层方形填料提供卓越的压盖密封。
• D:可选增能星型密封填料提供额外防漏保护。
• E:标准整体式金属阀座和可选的可更换零泄漏弹性阀座。
• F:闸门设计可确保在整个行程长度中保持一致对齐。
• G:独特的阀体结构，没有死管段，使阀门能够自动排水。
• H:支耳阀体适用于所有安装方向，包括终端场合。
• I:铸造轭架上层结构保证阀门设计的坚固性，适用于不同的操作器和方向。
