Bray 博雷阀门 941 系列单向刀闸阀

技术规格

尺寸范围 NPS 2 至 24 / DN 50 至 600	阀体材料 碳钢 (WCB)、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢、SAF 2205 双相、SAF 2507 双相
最大许用操作压力 150psi (10 巴)	阀体类型 单体式、支耳
闸门材料 304 – 316 – 317 不锈钢、SAF 2507 双相、17-4PH、Hastelloy® C、Monel®、钛	设计标准 MSS SP81
测试标准 MSS SP151	认证 ATEX、CRN、PED、PE(S)R、TR CU、UA TR

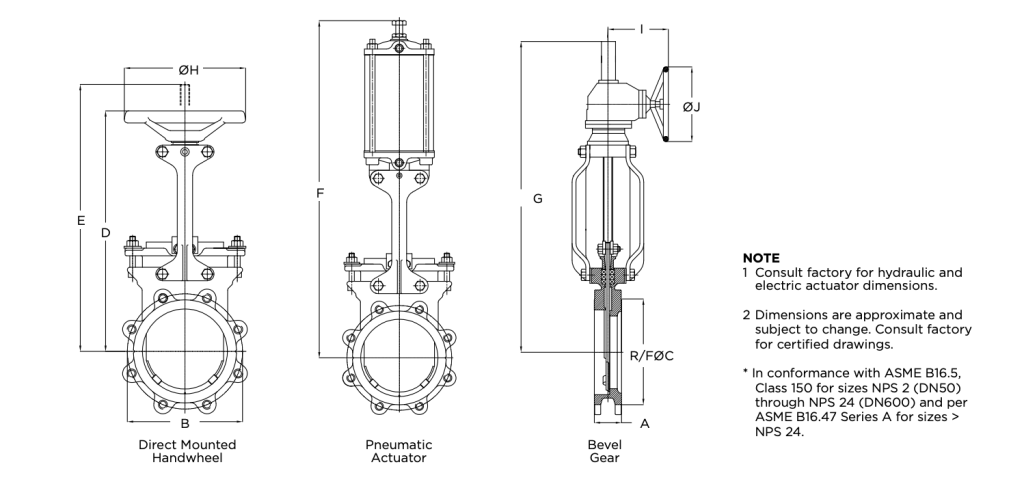

结构长度 MSS SP81	执行机构选项 手轮、斜轮齿轮、气动、液压、杠杆、电动
应用 纸浆和造纸、化工、食品和饮料、一般工业、电力、矿业、废水

Bray 博雷阀门941 系列特点和优势

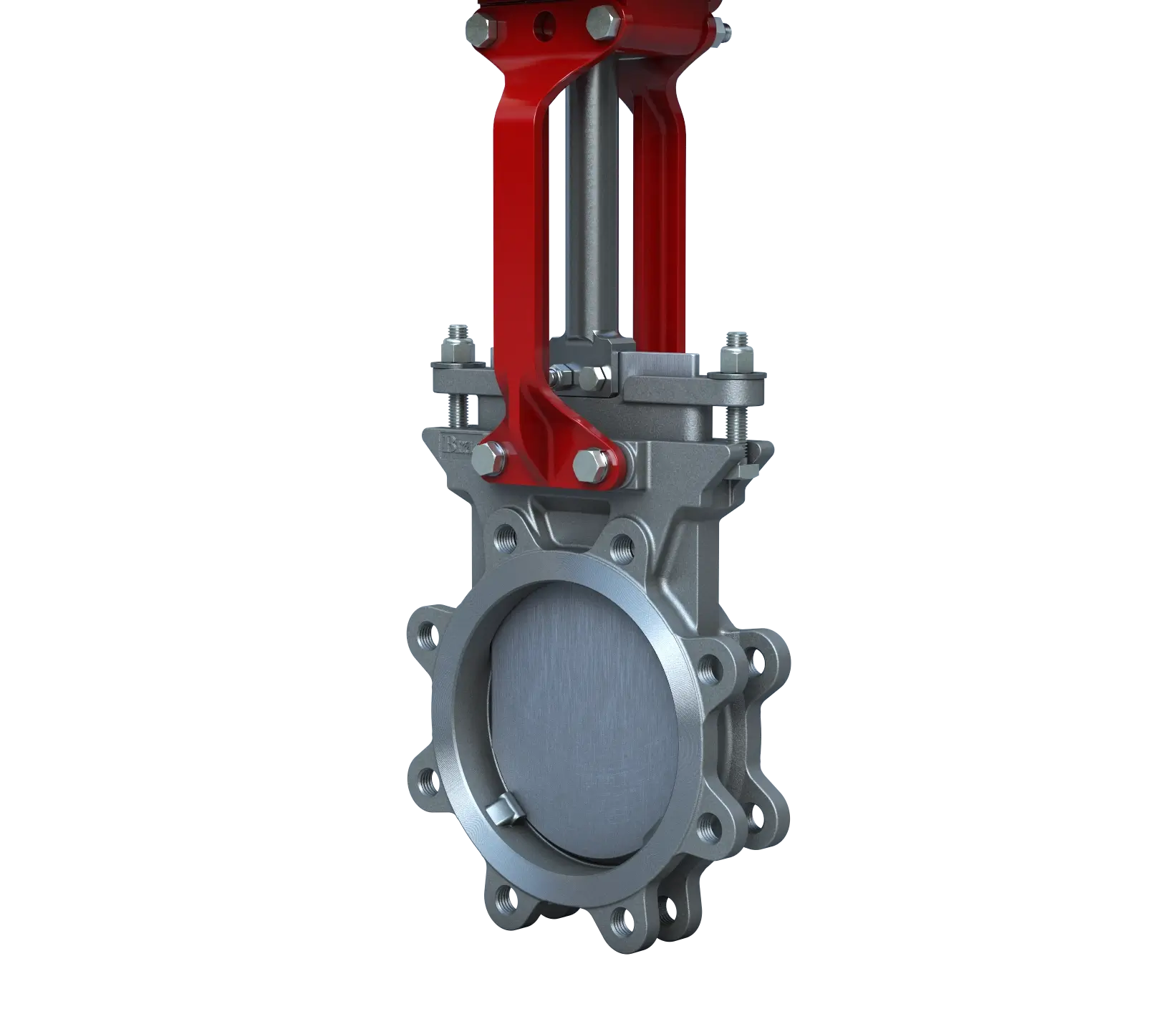

Bray 博雷 941 系列采用单体式铸造阀体设计，无论是用于通用用途还是恶劣介质处理应用，都可保持坚固性能。
Bray 博雷 941 系列闸阀可配备金属阀座或软阀座，满足各种行业不同类型的单向密封要求。

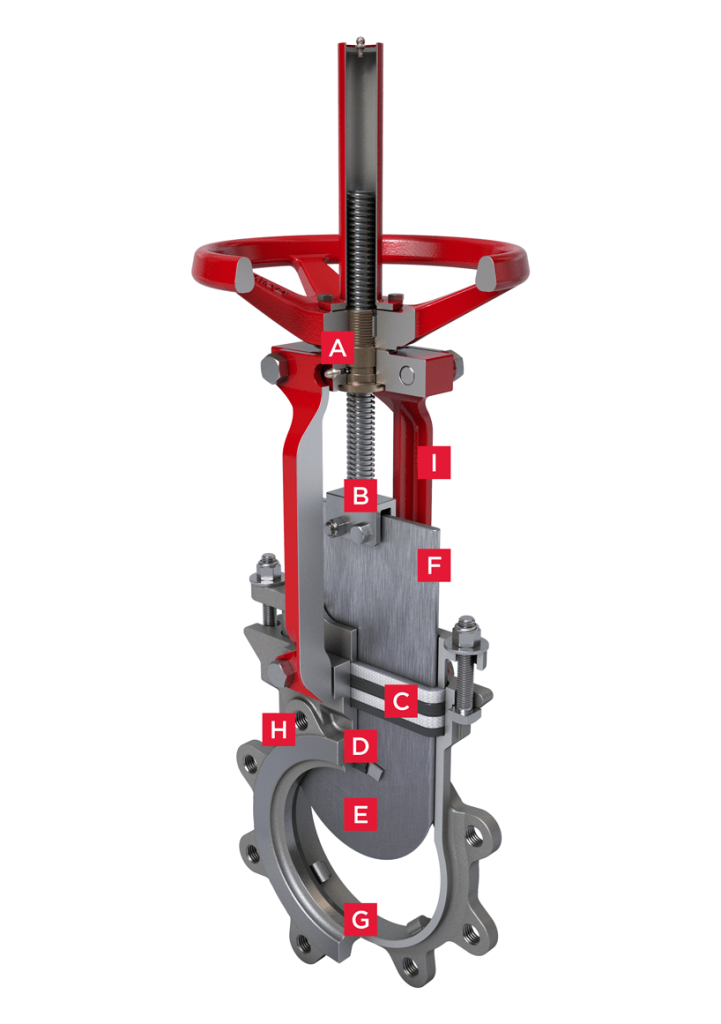

• A. Topworks：执行机构的设计支持手动和气动执行之间的简单快速转换 手动阀门包括一个润滑剂注射端口，以最少的维护需求实现连续、顺畅的操作。
• B. Clevis：U 形夹设计和水平螺栓固定可以稳定闸门，确保正确对齐。
• C. 填料：标准增能星型密封填料增强压盖密封。
• D. 阀座：标准整体式金属阀座和可选的可更换零泄漏弹性阀座。
• E. 门（设计）：闸门设计可确保在整个行程长度中保持一致对齐。
• F. 门（耐久性）：圆型闸阀设计可延长填料的使用寿命，并提高阀门的耐久性。
• G. 阀体：独特的阀体结构，没有死管段，使阀门能够自动排水。
• H. 安装：支耳阀体适用于所有安装方向，包括终端场合。
• I. 拨叉：铸造轭架上层结构保证了阀门设计的坚固性，适用于不同的操作器和方向。
