Bray 博雷 752 系列双向刀闸阀

技术规格

尺寸范围 NPS 2 至 24 / DN 50 至 600	阀体材料 球墨铸铁、碳钢（WCB）、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢
最大许用操作压力 150psi (10 巴) 240psi (16 巴) 300psi (20 巴)	阀杆材料 304 不锈钢
阀体类型 对夹、螺栓两段式	闸门材料 304、316、317 不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
阀座材料温度范围 Buna-N：-34 至 194°F (-36 至 90°C) EPDM：-65 至 248°F (-54 至 120°C) Viton®：-15 至 392°F (-26 至 200°C)	设计标准 MSS SP81
填料最高温度 PTFE/Buna-N：194°F (90°C) PTFE/Viton®：392°F (200°C) PTFE/EPDM：248°F (120°C)	测试标准 MSS SP151
认证 ATEX、CRN、PED、PE(S)R、TR CU	结构长度 MSS SP81（150psi、240psi 型号）
执行机构选项 手轮、斜轮齿轮、气动、液压、电动

Bray博雷 752 系列双向刀闸阀特点和优势

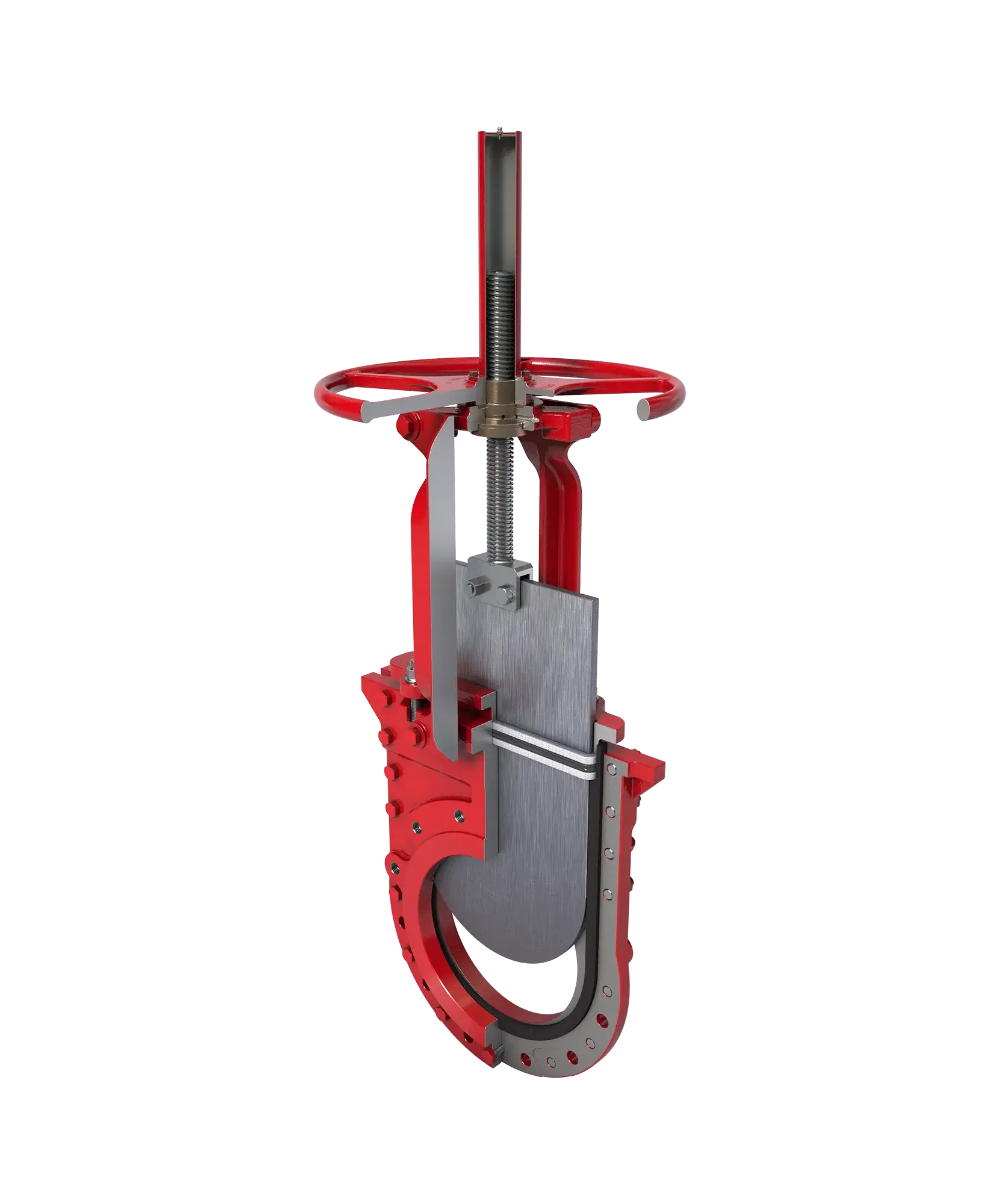

Bray博雷 752 系列双向刀闸阀配有坚固的钢加固周边阀座，提供双向零泄漏密封。
可更换的钢加固周边阀座机械性地保留在两段式螺栓阀体的两半之间，可在要求最为严苛的应用中展现无与伦比的性能。

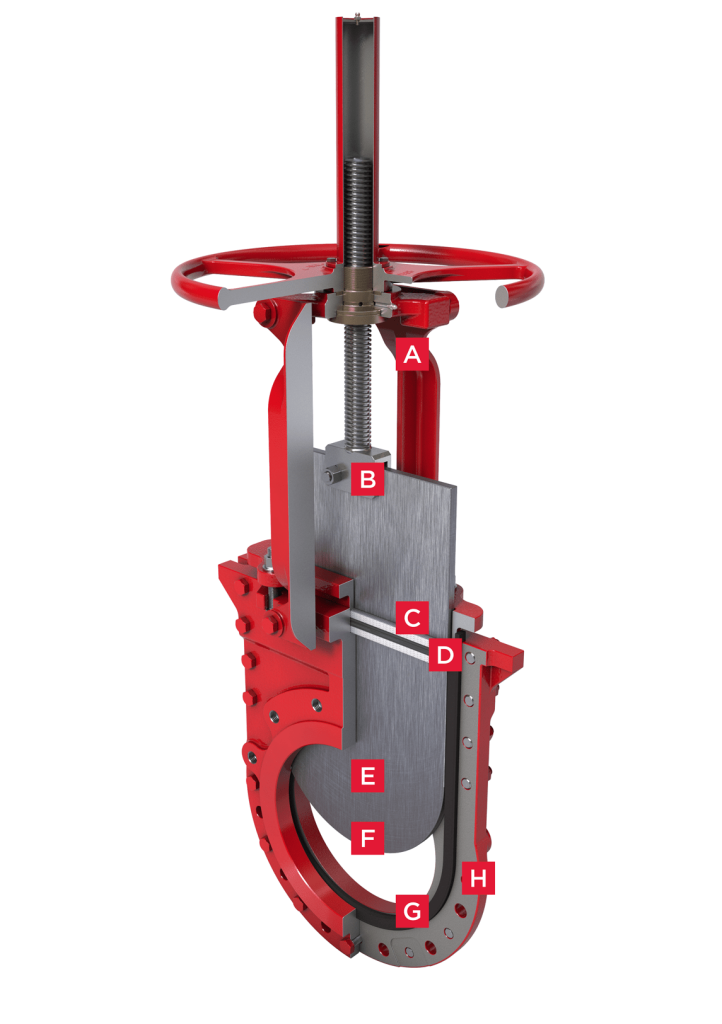

• A. Topworks：设计支持手动和气动执行之间的简单快速转换。配有一个润滑剂注射端口，以最少的维护需求实现连续、顺畅的操作。*
• B. Clevis：U 形夹设计和水平螺栓固定可以稳定闸门，确保正确对齐。
• C. 填料（标准）：标准多层方形填料提供卓越的压盖密封。
• D. 填料（可选）：可选增能星型密封填料增强压盖密封。
• E. 无限制流道：全通经阀门设计提供无限制流道，实现最小压降。
• F. 门：防偏转门设计实现一致对齐效果，提供行业领先的耐久性。
• G. 阀座：可更换的钢加固弹性阀座可确保双向零泄漏密封。
• H. 阀体：两段式螺栓阀体易于维护和更换阀座。
