Bray 博雷 5A 系列开关盒反馈器

技术规格

认证 具备 CE、cULus（大多数型号）、SIL 3 能力 可选：ATEX，IECEx	通信协议 无
防护等级 IP66/67，NEMA 4/4X，UL50E 盐雾	视觉显示 高可见性指示器 信标颜色选项：红/黄（标准），红/绿，黑/黄，红/绿反转
开关选项 机械式：SPDT、SPDT（低功率） 接近式：PNP、NPN、140V 2-Wire、250V 2-Wire、磁簧、NAMUR 本质安全	开关数量 2
安装 VDI/VDE 3845 兼容 (NAMUR)	温度范围 -13°F 至 149°F（-25°C 至 65°C）
导线端口 2x ½” NPT 或 2x M20

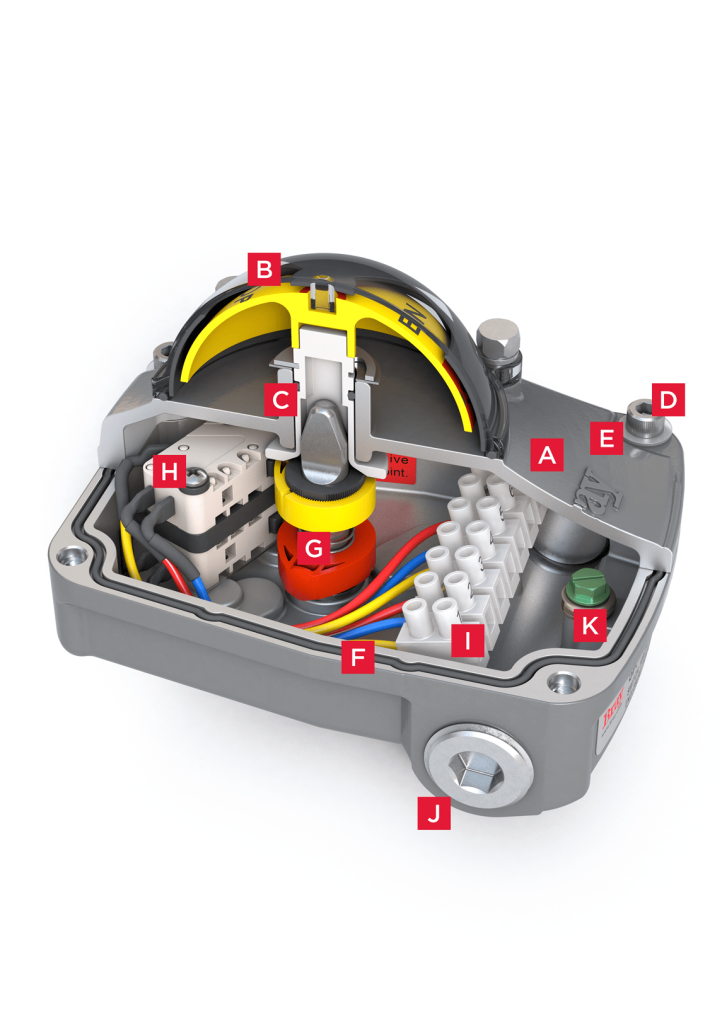

Bray 博雷阀门开关盒（反馈器）特点和优势

• A. 防护：紧凑小巧的防风雨 VSM 为 UL 认证 NEMA Type 4、4x 和 IP66/67。压铸铝盒盖和底座采用聚酯粉末涂层，提供出色的耐腐蚀、耐磨损、抗冲击和抗紫外线性能。
• B. 高可见度位置指示器：采用耐冲击圆顶式指示器提供视觉打开和关闭指示。如需反转打开和关闭视觉输出，只需取下圆顶并将其旋转 90 度即可轻松实现。无需拆下盒盖并露出 VSM 的内部接线即可更改位置指示。
• C. 轴颈二次密封：确保指示器区域与 VSM 的内部区域隔离。二次密封可防止圆顶或圆顶密封由于恶劣现场条件而受损时进水。
• D. 防脱盒盖螺栓：盒盖通过位于密封区域外的不锈钢防脱螺栓固定在底座上。
• E. 保护垫圈：使用透明的非金属、耐腐蚀垫圈，避免拧紧盒盖螺栓时损伤涂层。
• F. O 型密封圈提供了耐候防护：盒盖与底座之间的 O 型密封圈提供了耐候密封，以防止内部腐蚀。
• G. 凸轮传感器：花键凸轮设计便于轻松、准确地设置开关触发位置，无需使用工具。
• H. 限位开关：提供多个开关选项和配置，以满足连接要求。
• I. 端子：标记清楚的端子板向用户方向倾斜，易于安装操作。
• J. 导线管接入：导线管接入口可选择英制或公制螺纹。
• K. 接地：绿色编码、易于操作的接地螺栓。

Bray 博雷 5A 系列开关盒反馈器位置调整
Bray 博雷提供单凸轮或双凸轮用于每个独立/主开关。双叶在切换时，S5B 中提供了凸轮配置可能包括辅助开关。双凸轮将激活主凸轮和同时辅助开关凸轮安装在指示轴上，交替介于红色和黄色之间，并且是独立的可手动调节，增量为 3.6°。没有特别的此调整需要工具。自锁设计确保凸轮不会打滑位置。底部的红色凸轮用指示关闭底部黄色凸轮时的位置以指示未平仓头寸。两个开关与这些凸轮相关的标记也相应地。可以安装额外的红色和黄色凸轮在 S5B 中，可用于中途行驶位置指示或提供额外的辅助打开和关闭指示。中行程开关未标记。

Bray 博雷 5A 系列开关盒反馈器闭合行程指示调整
1.操作四分之一圈装置，直到它达到所需的平仓位置。
2.向上拉动底部红色关闭凸轮朝向黄色凸轮以脱离凸轮来自固定凸轮支架。
3.当凸轮脱离时，旋转凸轮到将激活平仓的位开关。
a. 注意：请勿尝试调整凸轮在将凸轮从固定凸轮支架。
4.松开凸轮并允许锁定弹簧将凸轮与固定凸轮重新啮合持有。
