Bray 博雷阀门 Tri Lok 三偏心蝶阀

技术规格

尺寸范围 NPS 3 至 48 / DN 80 至 1200 可应要求提供更大尺寸	阀体材料 碳钢，不锈钢 可应要求提供的其他材料
温度范围 -320°F 至 842°F（-196°C 至 450°C） 可应要求提供更高温度	阀杆材料 17-4PH，410 不锈钢，XM-19（Nitronic 50）
最大允许操作压力 ASME150 级、300 级、600 级、900 级 EN 1092 PN 10, 16, 25, 40, 63, 100, 150	阀座材料 316 硬化不锈钢
密封等级 零泄漏	阀板材料 碳钢，不锈钢 可应要求提供的其他材料
阀体连接方式 支耳、对夹、双法兰式、闸式、对接焊缝	设计标准 API 609、ASME B16.34、ASME VIII、API 600
法兰标准 ASME B16.5、ASME B16.47、EN 1092、ISO 7005	测试标准 ISO 5208、EN12266-1、API 6D、API 598、BS 6755
认证 ABS、API 607、ATEX、CRN、ISO 10497、PED、PE(S)R、SIL、TR CU、TSG	结构长度 API 609、ASME B16.10、ISO 5752、EN 558
逸散性排放 ISO 15848-1、API 641、TA Luft	应用 散装液体储存、石油和天然气、液化天然气储运、 蒸汽分配系统、发电、地热蒸汽、制糖和乙醇、 纸浆和造纸废液、炼油、化学处理、水和废水处理、空气分离、低温设备

特点和优势

Bray 博雷阀门很自豪地推出 Tri Lok 三偏心蝶阀，此款优质隔离阀可以在低真空和高压应用中完美运行，尤其适用于要求绝对零泄漏的应用。与相同尺寸和压力等级的闸式阀、截止阀或球阀相比，Tri Lok 在节省空间和减轻重量的同时还可以最大限度地降低安装与维护成本。

Bray 博雷阀门 Tri Lok 的非摩擦金属对金属密封以最小扭矩实现零泄漏，并获得防火认证。弹性填料圈确保阀座周边始终密封，在任何流向中都能实现完全密封。Tri Lok 提供适用于高温和恶劣工况应用的实心金属填料圈，以确保在整个压力/温度范围内实现双向密封。

Bray 博雷阀门 Tri Lok 是同类阀门中唯一采用花键阀板/阀杆连接的阀门。Bray 博雷阀门 Tri Lok 连接使得阀板的轴向运动不受阀杆的影响，从而将填料圈和阀座保持在原位且不受温度波动与阀杆所受压力的影响。这种设计避开了常见的刚性连接阀板和阀杆错位问题，以提供最大的强度。阀板与阀杆之间的紧密接合可以最大限度地减少滞后作用。

三偏心几何结构

Bray 博雷阀门三偏心阀的阀杆在蝶阀中心线的 X (1)和 Y (2)轴上都有偏移。这会在阀门运行时产生类似凸轮的运动。第三偏心（3）由一个加工成阀门密封面的斜锥形轮廓构成，以便阀座和填料圈可以不受干扰地旋转接合和脱离。这种三偏心阀消除了阀门行程期间阀座和填料圈之间的所有摩擦，减少了阀座和密封件的磨损并延长了寿命周期。

一旦阀座和填料圈完全接合，即会施加扭矩，以实现双向、零泄漏的金属对金属密封。因此，作为弹性或高性能产品来讲，三偏心阀门通常被定义为“扭矩-阀座式”，而不是“位置-阀座式”。

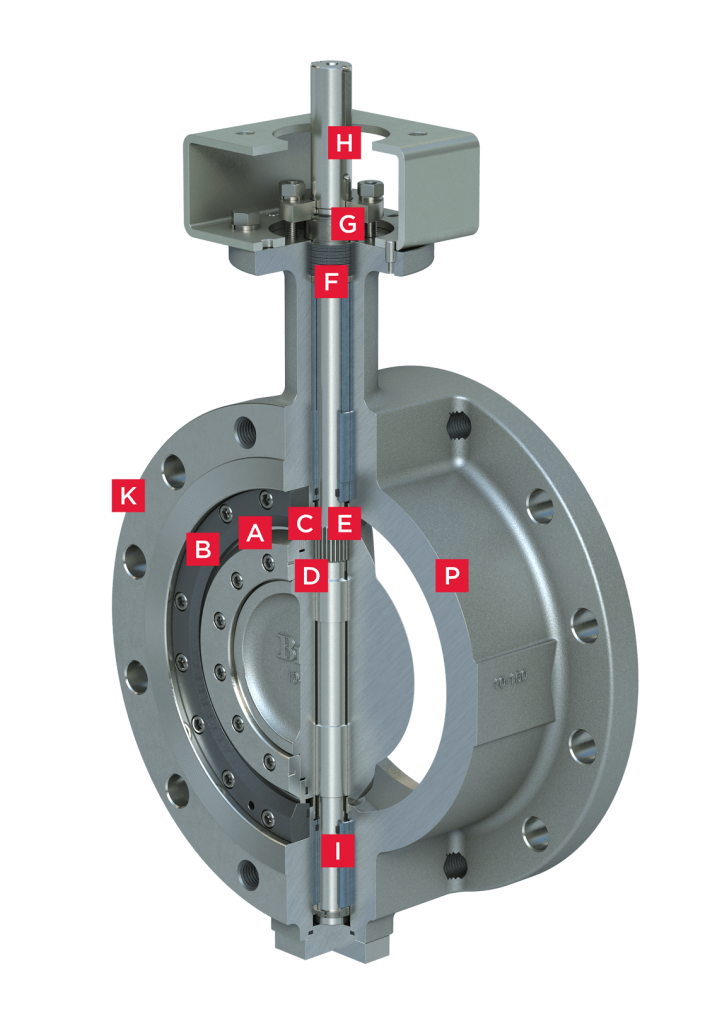

• **A. 可现场更换的阀座和密封系统：**可现场全更换的阀座和密封延长了整体使用寿命，最大限度地缩短停机时间，并减少了高昂的非现场维修或整体更换需求。
• **B. 增强阀座硬度：**相比其他材料，具备优越的性能、耐久性和耐磨性，消除了阀座/密封件的磨损风险。
• **C. 金属对金属密封：**Tri Lok 无摩擦金属对金属密封系统自带防火性并经过防火测试，同时满足多种关键型应用的零泄漏要求。
• **D. 填料圈：**提供灵活设计和多种材质，以实现零泄漏的扭矩密封。（可选配实心填料圈）。
• **E. 花键阀板-阀杆连接：**坚固可靠的连接允许阀杆在不依赖阀板的情况下进行轴向运动，以保护阀板/阀杆连接免受温度波动和压力效应的影响。这种连接可防止刚性连接式阀板和阀杆的常见错位问题，最大限度地减少滞后作用，消除外部连接和相关硬件，便于组装和拆卸。
• **F. 可调阀杆填料：**完全可调、可现场更换的阀杆密封系统符合国际逸散性排放认证标准。
• **G. 坚固的防吹出阀杆：**单体阀杆在承压边界外侧配备了一个防吹出圈以及完全符合 API 609 和安全要求的冗余防吹出机制。
• **H. 索引式阀杆：**可在安装后直观显示阀板/填料圈的位置。
• **I. 加长阀杆轴承：**硬化轴承可提供最大的阀杆支持。
• **J. 增加阀体壁厚度：**根据 API 600 标准提供更大的防腐蚀余量。
• **K. 具备 SIL 3 能力：**Tri Lok 阀门具备 SIL 3 能力，同时作为博雷众多的自动化组件之一，符合多项 SIL 要求。

Bray 博雷阀门 Tri Lok 三偏心蝶阀安装
1. Tri Lok 应安装在 ASME B16.5 和 B16.47 法兰之间。阀门打开时，阀板的一部分可能会伸入管道中。 对夹、 支耳和一些双法兰配置会在阀门的两侧突出。在双法兰和某些闸阀结构配置中， 打开的阀板可能会伸入阀门阀座侧的管道中。相邻的管道必须大到可使阀板打开而不与管道干涉。显示了最小容许管道内径。
2.顺时针旋转阀杆可关闭阀门， 逆时针旋转可打开阀门。切勿让阀板不受控制地旋转过全开位置 （逆时针）， 这可能会损坏密封表面。
3.为了获得最有利的低操作扭矩和最佳密封条件， 安装阀门时请将阀杆置于装置的上游（压力侧）。 阀门标签上标有一个箭头，表示推荐流向。
4. 安装阀门时， 尽可能让阀杆处于水平位置。 如果阀杆无法安装， 请将阀杆处于水平中心线上方有一定的倾斜角度的位置。
5. 法兰垫片应符合 ASME B16.20 对 ASME B16.5/ASME B16.47 法兰的要求。 建议使用符合 ASME B16.20 的缠绕垫片。
6. 将阀门栓接到管线上时， 使用适用管道标准推荐的标准螺栓扭矩。阀体阀座与法兰螺栓相独立。 无需在法兰螺栓上额外加力。
